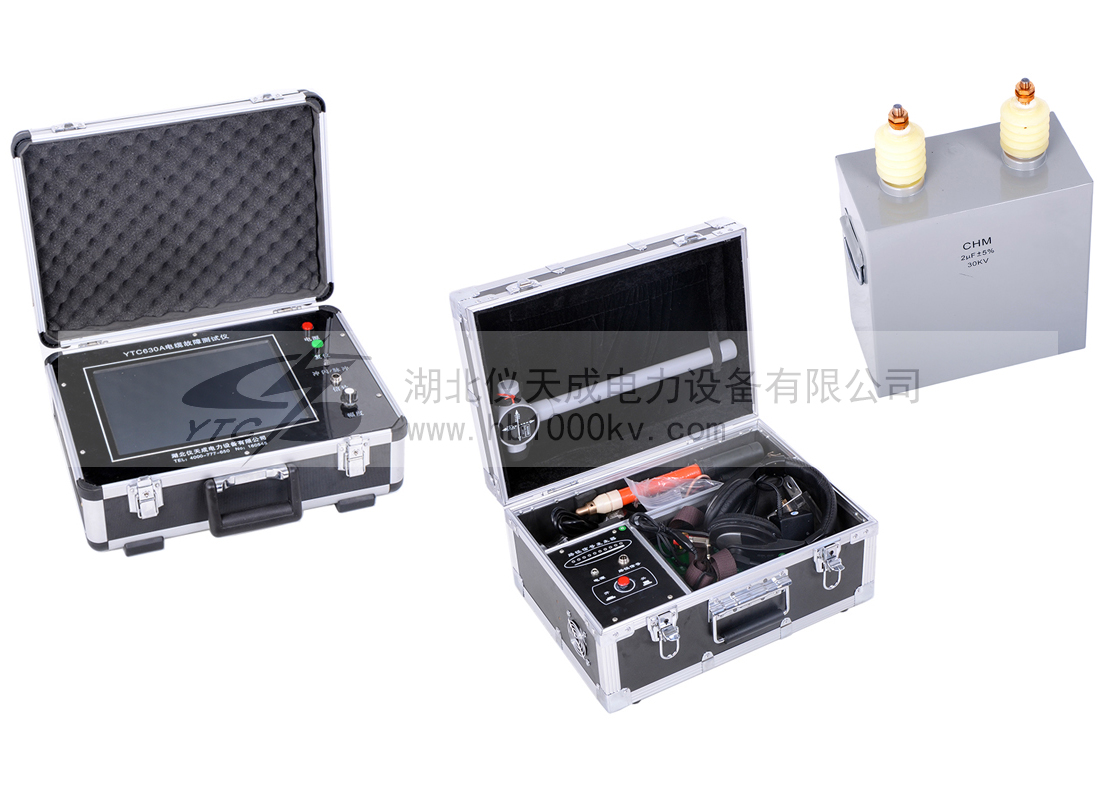

輸電電纜在受到外力損傷、受潮、絕緣老化等原因，會造成線路的輸電故障，嚴重影響了正常的生產生活，需要快速找到故障點進行故障排除，因此需要用到電纜故障測試儀，很多人都不知道該設備是怎么運行的，本文就來給大家介紹該設備的運行原理。
一、電纜故障測試儀直流高壓測試法的工作原理：
直閃法適用于測量高阻閃絡性故障。實際測試時，其操作方法和接線圖與沖閃法基本相同（無球隙）。直閃法也分：電壓取樣和電流取樣兩種方式。我們推薦使用電流取樣方式。當故障相施加直流高壓到一定值后，故障點則被擊穿而短路放電，此時由故障點產生一反相躍變電壓V10該電壓沿電纜傳輸，當傳到始端后，始端的阻抗大于電纜特性阻抗，所以發生下反射2V10，此電壓又繼續向后傳輸，到故障點后被短路，所以反射電壓-2V1,經過一段時間負反射電壓又傳一始端，這樣往返數次，直到閃絡放電結束而中止。
二、電纜故障測試儀沖擊高壓閃測法的工作原理：
沖閃法適用于測試高阻泄漏性故障。對其他類型高低阻故障也可用沖閃法測試。測試方法與直閃法相同，只不過給電纜不是加直流高壓而是通過球間隙施加沖擊電壓，使故障點擊穿放電，而產生反射電壓（或者電流），由儀器記錄這一瞬間狀態的過程，通過波形分析來測定故障點的位置。它是測高阻及閃絡性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣，當然細分還可分為高端和低端電壓取樣，電感與電阻取樣，始端與終端取樣等。由于低端電流取樣接線簡便、可靠安全、波形易于識別，所以推薦電流取樣法。
三、電纜故障測試儀低壓脈沖測試法工作原理：
低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷線故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定故障點目的。
電纜故障測試儀的工作原理其實也非常簡單，只有了解了其具體是怎么工作的，才能更好的使用這款設備。
