旋轉開關旋至I1的10A檔，在儀器前端連接一個電流鉗位于I1電流輸出千斤頂，然后用電流鉗位夾緊被測線..測試顯示值是測量電路中的電流或泄漏電流。如果測試的電流相對較小，可以選擇一個較小的齒輪進行進一步的測試，以提高測試的精度..旋轉開關也可以旋轉到I2的適當極限，用I2通道測試電流或泄漏電流。請注意，旋轉開關所在的I1、I2的位置必須與電流鉗I1和I2的輸入插孔相對應。

        旋轉開關到500V范圍U1，紅色和黑色的兩個測試線被連接到儀器輸入插孔的電壓U1，則測試線是接入線試驗時，試驗示出了電路的被測電壓值，則測試如果是電壓比較小，一個較小的范圍內可被選擇，然后進行測試，以提高測試的準確度。旋轉開關可被限制為U2適量，U2與道路測試電壓。需要注意的是旋轉開關，其中U1，U2和電壓U1的位置，U2必須??對應于輸入插孔。將開關轉到u1u2位置，將a相至U1紅色插孔與測試線連接，同時將B相至U1和U2黑色插孔連接，將C相至U2紅色插孔連接。此時，如果測得的相位值為300°，則為正相序；如果測得的相位值為60°，則為負相序。

        把開關轉到 u1u2位置，把 a 段連接到 u1紅色插孔，把 b 段連接到 u2紅色插孔，同時把0段連接到 u1和 u2黑色插孔。 如果所述相位顯示為120左右，則為正相序，如果所述相位顯示為240左右，則為負相序。將旋轉開關旋轉到u1u2位置，將紅色和黑色4條測試線連接到儀器的u1，u2電壓輸入插孔，然后連接與u1，u2線對應的測試線。測試顯示值是兩個電壓之間的相位，即U2滯后U1的相位角。當U1U2相測試時，兩個輸入電路之間完全隔離絕緣，避免了可能出現的故障布線導致被測線路短路燒壞儀器。

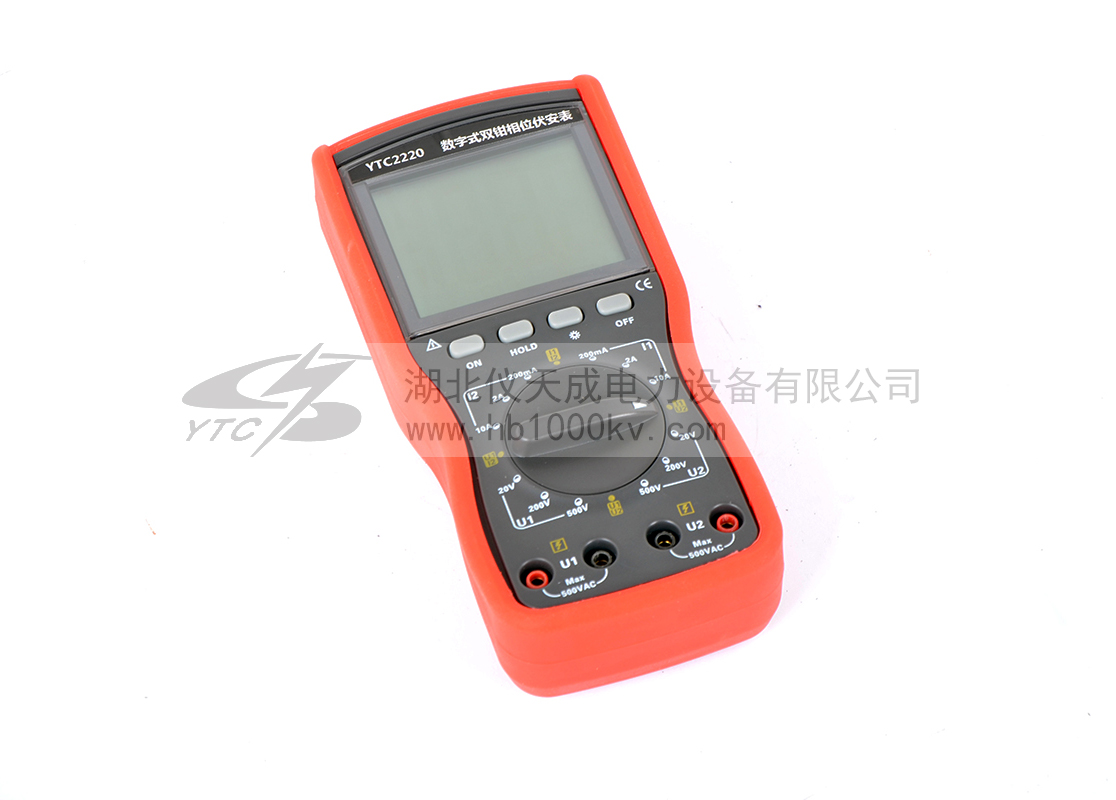

        數字雙鉗相位伏安表是一款非常簡單實用的高壓電力試驗設備，電力工作者需要熟練掌握。
